FPC esnek PCB

1. FPC esnek PCB'nin tanımı

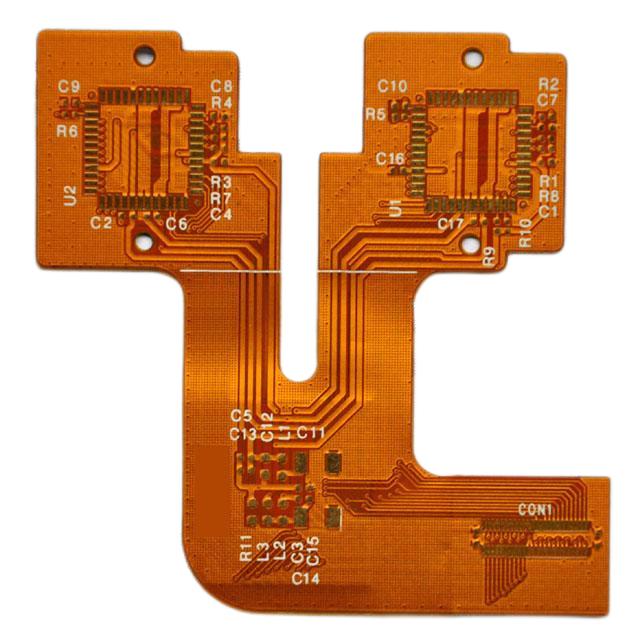

FPC esnek PCB, oldukça bükülebilir ve katlanabilir esnek alt tabakalardan yapılmış bir devre kartıdır. FPC esnek PCB genellikle çok katmanlı film substratlarından ve iletken katmanlardan oluşur. Ana özelliği devre kartının bükülebilirliği ve katlanabilirliğidir, bu nedenle bükülmesi veya katlanması gereken elektronik cihazlar için uygundur. FPC esnek PCB'nin küçük boyutu, hafifliği, yüksek güvenilirliği vb. gibi birçok avantajı vardır, bu nedenle cep telefonları, dijital kameralar, tablet bilgisayarlar, otomotiv elektroniği, tıbbi ekipman vb. gibi birçok alanda yaygın olarak kullanılmaktadır. kısaca FPC esnek PCB çok önemli bir elektronik bileşendir. Görünümü elektronik ekipman tasarımını daha esnek ve çeşitli hale getirir ve aynı zamanda elektronik ekipmanın imalatı için daha fazla seçenek sunar.

2. FPC esnek PCB'nin üretim süreci

FPC esnek PCB esnekliğe ve güvenilirliğe sahiptir. Şu anda piyasada 4 tip FPC esnek PCB bulunmaktadır: tek taraflı (1 katmanlı), çift taraflı (2 katmanlı), çok katmanlı ve yumuşak-sert PCB. FPC esnek PCB'nin üretim süreci esas olarak aşağıdaki adımları içerir: ilk olarak, temel malzeme hazırlığı, genellikle poliimid film veya polyester film temel malzeme olarak kullanılır ve esnek PCB'nin temel malzemesi baskı, bakır kaplama ve diğer işlemlerle hazırlanır. ; ikincisi grafik üretimidir. Devre kartı tasarım çizimine göre devre deseni alt tabaka üzerinde fotolitografi veya lazer kesim teknolojisiyle yapılır; daha sonra elektrokaplama, iletkenliği ve korozyon direncini arttırmak için devre üzerine bakır, nikel, Altın vb. gibi elektrokaplama teknolojisi ile bir metal tabakası kaplanır; Son olarak kesme ve test etme işlemlerinden sonra, bitmiş esnek PCB gerekli boyuta göre kesilir ve kalitesinin ve performansının gereksinimleri karşıladığından emin olmak için test edilir ve denetlenir. Genel olarak, FPC esnek PCB'nin üretim süreci nispeten karmaşıktır, çeşitli süreçlerin ve ince operasyonların işbirliğini gerektirir, ancak esnek performansı ve minyatürleştirme özellikleri, elektronik ürünlerde yaygın olarak kullanılmasını sağlar.

FPC esnek PCB nasıl yapılır?

1 katmanlı FPC esnek PCB üretim süreci:
Kesme-delme-kuru film-ekleme-pozlama-geliştirme-gravür-soyma yüzey işleme-kaplama filmi-presleme-sertleştirme yüzey işlemi-nikel altın biriktirme-karakter baskı-kesme-elektrik ölçümü-delme-son muayene -Paketleme ve nakliye

2 katmanlı FPC esnek PCB üretim süreci:

Kesme - Delme - PT H - Elektrokaplama - Ön İşlem - Kuru Film Yapıştırma - Parazit Pozlama - Geliştirme - Grafik Elektrokaplama - Film Çıkarma - Ön İşlem - Kuru Film Yapıştırma - Pozlama Planlama - Geliştirme - Aşındırma - Membran Çıkarma - Yüzey İşlem - Laminasyon Filmi - Laminasyon - Kürleme-Nikel Kaplama-Karakter Baskı-Kesme-elektrik testi-damgalama-son muayene-paketleme-nakliye。

FPC PCB proses kapasitesi:

Esnek Malzeme		Taihong, Shengyi, Lianmao
PCB'lerMalzeme		bilgi bankası,Shengyi, Lianmao
Bakır Kalınlığı		12um-70bir
Yüzeysona ermek
Yüzey kalitesi Kalınlık	eNIG	İçinde Au	2-4bir__
			0.025-0.075bir_
	ENEPIG	İçinde_ Au PD	2-4bir__
			0.025-0.075bir__
			0.025-0.075bir_
	Elektrikli Yaldız	Ni Avustralya	2-4bir
			0.05-0.35bir
RF-PC Buhastalık Asgari(mm)	4 kat sunta + 2 kat yumuşak tahta		0.6mm
	6sunta katmanları + 2 kat yumuşak tahta		0.6mm
RF-PC Buhastalık İletolerans	4 kat sunta + 2 kat yumuşak tahta		0.1  mm
	6sunta katmanları + 2 kat yumuşak tahta		0.1  mm
Genişlik / Boşluk Minimum(mm)	4 kat sert tahta + 2 kat yumuşak tahtaGenişlik / Boşluk Minimum(mm)	1 ons	0,075 mm
		1/2ons	0,06mm
		1/3ons	0,05 mm

Genişlik / Boşluk Minimum(mm)	4 kat sert tahta + 2 kat yumuşak tahtaGenişlik / Boşluk Minimum(mm)	1 ons	0,075 mm
		1/2ons	0,06mm
		1/3ons	0,05 mm
	6sert tahta katmanları + 2 kat yumuşak tahtaGenişlik / Boşluk Minimum(mm)	1 ons	0,075 mm
		1/2ons	0,06mm
		1/3ons	0,05 mm
Delmekl         Minimbir(mm)	Delmek		∮0.1mm
	Lkül		∮00,075     mm
Şift Hata payı	Örtüdır-dir		0.1mm
	SBİZ		00,15mm
	PI		0.1mm
	FR-4		00,15mm
	EMI FİLM		0,1mm
Örtüdır-dir (PI &yapıştırıcı)			12.5bir-50bir
			12.5bir-75bir
Kaplama taşması tutkal miktarı			0,02-0,03 mm

3. FPC esnek PCB'nin özellikleri
FPC esnek PCB, elektronik ekipmanlarda kullanılan, esnek bir alt tabaka ve bakır kaplı folyodan oluşan esnek bir devre kartıdır. Geleneksel sert PCB ile karşılaştırıldığında FPC esnek PCB aşağıdaki özelliklere sahiptir:
A). Esneklik: FPC esnek PCB, ekipmanın hacmini büyük ölçüde azaltabilen ve ekipmanın güvenilirliğini artırabilen çeşitli karmaşık üç boyutlu şekillere uyum sağlamak için bükülebilir, katlanabilir ve bükülebilir.
B). İnce ve hafif: FPC esnek PCB, 0,1 mm'den daha azına ulaşabilen çok ince bir kalınlığa sahiptir, bu da ince ve hafif cihazlarda kullanıma çok uygundur.
C). Yüksek yoğunluk: FPC esnek PCB, yüksek yoğunluklu kablolamayı gerçekleştirebilir ve çok katmanlı devrelerin düzenini çok küçük bir alanda gerçekleştirebilir, bu da elektronik ekipmanın performansını ve güvenilirliğini artırır.
D). Yüksek sıcaklık dayanımı: FPC esnek PCB, yüksek sıcaklıklara dayanabilir, yüksek sıcaklıktaki ortamlarda normal şekilde çalışabilir ve yüksek sıcaklıktaki ortamlardaki bazı elektronik ekipmanlar için uygundur.
e). Korozyon direnci: FPC esnek PCB iyi korozyon direncine sahiptir ve zorlu ortamlarda kullanılabilir. Kısacası FPC esnek PCB'nin birçok avantajı vardır, çeşitli elektronik ekipmanların ihtiyaçlarını karşılayabilir ve çok önemli bir elektronik bileşendir.

4. FPC esnek PCB'nin uygulanması

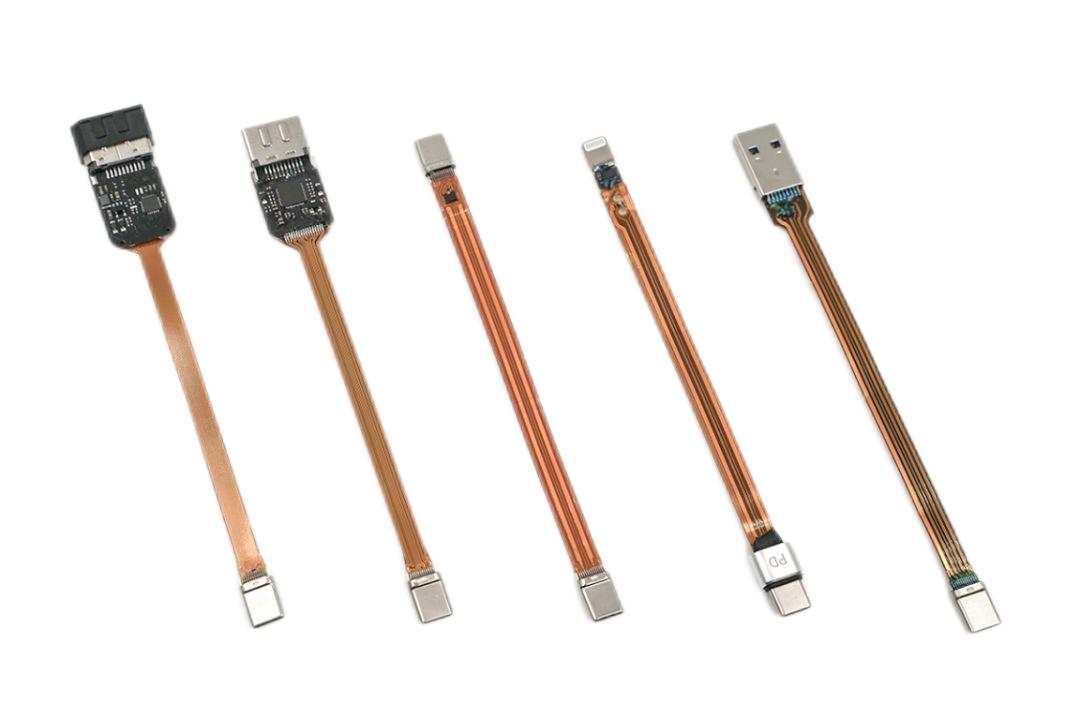

FPC esnek devre kartı (Esnek Baskılı Devre Kartı), esnek alt tabakalardan yapılmış bir devre kartıdır. Ana özellikleri iyi esneklik ve bükülebilirliktir ve çeşitli karmaşık üç boyutlu alan düzenleri için uygundur. FPC esnek devre kartları, tüketici elektroniği, otomotiv elektroniği, tıbbi ekipman, havacılık ve diğer alanlar dahil olmak üzere geniş bir uygulama yelpazesine sahiptir. Tüketici elektroniği alanında FPC esnek PCB'ler akıllı telefonlar, tablet bilgisayarlar ve dizüstü bilgisayarlar gibi elektronik ürünlerde yaygın olarak kullanılmaktadır. Geleneksel sert PCB'lerle karşılaştırıldığında, FPC esnek PCB'ler daha iyi güvenilirliğe ve parazit önleme özelliğine sahiptir ve daha küçük, daha hafif ve daha ince tasarımlar elde edebilir. Otomotiv elektroniği alanında, FPC esnek PCB'ler çoğunlukla otomotiv gösterge panellerinde, araç ses sistemlerinde, navigasyon sistemlerinde ve diğer ekipmanlarda kullanılır. Otomotiv elektronik ekipmanının yüksek güvenilirlik ve dayanıklılık gereksinimleri nedeniyle, FPC esnek PCB'nin yüksek sıcaklık direnci ve titreşim direnci geniş çapta kabul görmüştür. Tıbbi ekipman alanında, FPC esnek PCB esas olarak tıbbi izleme ekipmanlarında, cerrahi aletlerde ve diğer ekipmanlarda kullanılır. FPC esnek PCB iyi bir esnekliğe ve bükülebilirliğe sahip olduğundan, insan vücudunun eğrisine daha iyi uyum sağlayabilir, bu nedenle tıbbi ekipmanlarda giderek daha yaygın olarak kullanılmaktadır. Kısacası FPC esnek PCB, çeşitli alanlarda benzersiz avantajlara ve uygulama değerine sahip, geniş uygulama olanaklarına sahip bir devre kartıdır.
