1 Katmanlı Alüminyum PCB

Metal Çekirdek PCB

Jiubao 1 Katmanlı Alüminyum Pcb'yi fabrikamızdan satın aldığınızdan emin olabilirsiniz. Metal çekirdekli baskılı devre kartı, metal bir alt tabaka, bir yalıtkan ortam katmanı ve bir devre bakır katmanından oluşan bir kompozit baskılı devre kartıdır. Metal matris genellikle alüminyum, demir, bakır, invar bakır, tungsten-molibden alaşımı vb.'dir. Metal alt tabakanın ısı dağılımı, bakır kaplı laminattan daha yüksektir. Metal alt tabakanın ısı dağılımı, yalıtım katmanının yoğunluğu ve termal iletkenliği ile ilgilidir. Yalıtım tabakası ne kadar ince olursa, termal iletkenlik o kadar yüksek olur. İzolasyon tabakası genellikle modifiye edilmiş epoksi reçine, polifenilen eter, poliimid, vs.'dir. Yalıtım tabakasının kalınlığı 50 um-200 um'dir. Devre katmanları bakır katmanlardan oluşur. Metal plakanın kalınlığı 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ve 5,0 mm'dir. Sert-esnek baskılı devre kartları gibi, metal bazlı baskılı devre kartları da tek taraflı, çift taraflı ve çok katmanlı olarak ayrılabilir ve özel bir baskılı devre kartı çeşididir. Metal PCB ayrıca metal çekirdekli PCB, MCPCB, IMS (yalıtımlı metal alt tabaka), metal kaplı PCB olarak da bilinir.

Alüminyum taban bakır kaplı laminat
Demir tabanlı bakır kaplı laminat
Bakır tabanlı bakır kaplı laminat
Çelik taban bakır kaplı laminat

Genel metal tabanlı bakır kaplı laminat
Alev geciktirici metal taban bakır kaplı laminat
Yüksek ısıya dayanıklı metal taban bakır kaplı laminat
Yüksek termal iletkenlik metal taban bakır kaplı laminat
Ultra yüksek termal iletkenlik metal tabanlı bakır kaplı laminat
Yüksek frekanslı, mikrodalga tipi metal tabanlı bakır kaplı laminat
Çok katmanlı metal taban bakır kaplı laminat

A). Alüminyumun özellikleri: 237 W/(m·K) termal iletkenlik, makul maliyet, kabul edilebilir ve yaygın olarak kullanılır.
B). Bakırın özellikleri: ısıl iletkenliği 384 W/(m·K), maliyeti çok yüksektir ve katma değeri yüksek ürünler için kullanılır.
C). Gümüşün özellikleri: termal iletkenlik 429 W/(m·K),
D). Demirin özellikleri: termal iletkenlik 80W/(m·K),
e). Çeliğin özellikleri: termal iletkenlik 40W/(m·K),

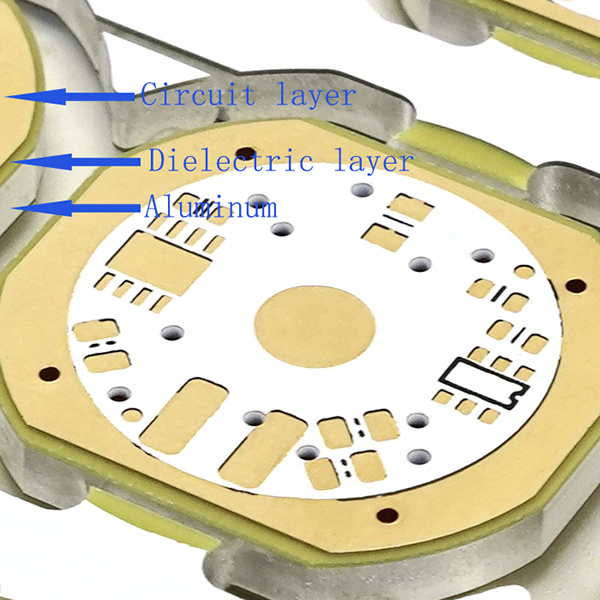

Bir metal PCB, bir bakır folyo tabakası, bir dielektrik tabaka ve bir metal tabakadan oluşur.
· Devre bakır tabakası: Kullanılan bakır tabaka normal CCL'den (1oz-10oz) daha kalındır. Daha kalın bakır katmanlar, daha fazla akım taşıma kapasitesi anlamına gelir.
· Dielektrik katman: Dielektrik katman, kalınlığı yaklaşık 50μm ila 200μm olan termal olarak iletken bir katmandır. Isı direnci, ısı transferi ve yalıtımı düşüktür.
· Metal tabaka: Üçüncü tabaka, ısıl iletkenliği yüksek, alüminyum veya bakırdan oluşan metal tabakadır.

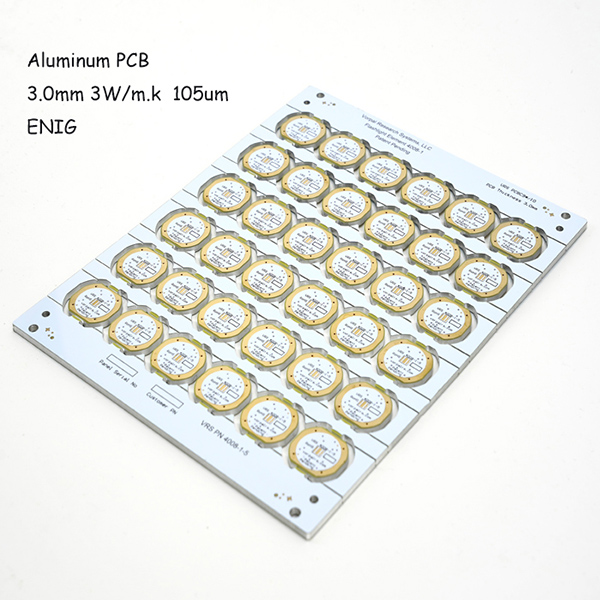

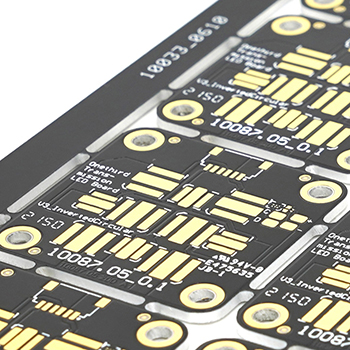

1 katmanlı alüminyum alt tabaka ürün tanıtımı:

1 katmanlı alüminyum pcb, bir alüminyum pcb kartıdır; 1 katmanlı alüminyum pcb, üç katmana ayrılır: alüminyum, yalıtım katmanı ve bakır. Alüminyum ısı dağılımı içindir, yalıtım tabakası ısı transferi ve yalıtım içindir ve bakır elektriksel iletkenlik içindir. 1 katmanlı alüminyum pcb'nin genellikle bir tarafında baskılı devreler ve diğer tarafında düz kablosuz devreler bulunur. Piyasadaki en yaygın alüminyum pcb, 1 katmanlı alüminyum pcb'dir. Üst taraf devredir ve alt taraf, ısı dağılımı için kabuğa veya termal yapıştırıcıya bağlanır. 1 katmanlı alüminyum pcb, güçlü ve yüksek profilli, iyi ısı dağılımına sahip, kırılması kolay olmayan ve iyi ürün yapısı esnekliğine sahip olan önceki FR4 ve PCB cam elyaf levhanın yerini alır. Jiubao Technology, metal çekirdekli PCB üretim süreci, malzeme beslemeden bitmiş ürün paketlemeye kadar tam bir üst düzey hassas ekipman 7S üretim atölyesi seti olan, yüksek kaliteli elit ekip yönetimi kullanan ve devre kartıyla uğraşan güçlü bir profesyonel ekibe sahip bir üreticidir. üretim , Birçok seçkin mühendis ve profesyonel yönetici var. Büyük ölçekli, eksiksiz donanıma, sıkı yönetime ve üstün kaliteye sahip profesyonel bir alüminyum pcb üreticisidir.
1 katmanlı alüminyum pcb, alüminyum bazlı bakır kaplı bir laminattır (bakır kaplı laminat, bir PCB'nin alt tabakasıdır). Alüminyum PCB'ler aslında FR4 PCB'lere çok benzer

Isı dağılımı: Alüminyum PCB'nin ısı dağılımındaki performansı, sıradan FR4 PCB'ye kıyasla oldukça iyidir. Örneğin, 1,5 mm kalınlığında bir FR4 PCB, watt başına 20-22 derecelik bir termal dirence sahipken, 1,5 mm kalınlığındaki bir alüminyum PCB, watt başına 1-2 derecelik bir termal dirence sahiptir.

Termal Genleşme: Her maddenin kendi termal genleşme katsayısı vardır. Alüminyum (22ppm/C) ve bakır (18ppm/C) çok yakın CTE'lere sahiptir. Alüminyum PCB ısı dağılımı açısından iyi çalıştığı için ciddi bir genleşme veya daralma sorunu olmayacaktır. Alüminyum PCB'ler harika, dayanıklı ve güvenilir şekilde çalışır.
Boyutsal kararlılık: Alüminyum PCB'ler boyutsal kararlılık ve kararlı boyutlar gösterir. Örneğin 30-140 derecede ısıtıldıklarında boyutları sadece %2,5-%3,0 arasında değişmektedir.
· Diğer: Alüminyum pcb, güç cihazları için yüzeye montaj teknolojisinde kullanılabilir. Alüminyum PCB, devre tasarımının termal genleşmesi açısından gösterdiği performans nedeniyle devre tasarımında etkin bir şekilde kullanılabilir. Alüminyum PCB'ler, ürün raf ömrünü ve ürün güç yoğunluğunu uzatmaya yardımcı olur. Alüminyum PCB'ler de çok güvenilirdir. Alüminyum PCB'ler, ürünün toplam boyutunun küçültülmesine yardımcı olabilir ve aynı zamanda daha ucuz bir seçenektir. Alüminyum PCB'ler elektromanyetik koruma ve yüksek dielektrik dayanımı sergiler.

Alüminyum substrat pcb, mükemmel alev geciktirme, yüksek mekanik dayanım, boyutsal kararlılık vb., özellikle iyi ısı dağılımı, elektromanyetik koruma ve yüzer kalay özelliklerine sahiptir. Motosikletlerde yaygın olarak kullanılan; cep telefonlarının ateşleyicileri; yüksek güçlü LED'ler; hoparlörler; güç modülleri; akustik koruma sistemleri, vb.
Projeksiyon lambası; Sokak lambası; Bitki büyütme lambası; LED lamba alüminyum alt tabaka; Projeksiyon ekipmanı; Soğutucu; Güneş pili substratı; Su altı ışıklarının %90'ı için kullanılan 1 katmanlı alüminyum substrat, lambaların %90'ı için uygundur.
Alüminyum PCB, LED uygulamaları, güç ekipmanları, bilgisayarlar vb. gibi yüksek yoğunluklu ve yüksek güçlü ürünler için ideal bir çözümdür.
PCB tasarımınızda termal sorunlarınız varsa, ilk düşünceniz alüminyum olmalıdır. JBPCB, tek taraflı alüminyum alt tabakalar, çok katmanlı alüminyum alt tabakalar, hibrit alüminyum alt tabakalar, esnek alüminyum alt tabakalar, delikli alüminyum alt tabakalar vb. dahil olmak üzere her türlü alüminyum alt tabakayı sağlar. Genel amaçlı alüminyum alt tabakalar, yüksek termal gibi diğer kategoriler iletken alüminyum yüzeyler ve yüksek frekanslı alüminyum PCB'ler de mevcuttur. Alüminyum PCB'lerimiz hakkında daha fazla ayrıntıya ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.

S1: MCPCB için minimum sipariş miktarı nedir?
A1: MCPCB MOQ'umuz farklı ürünlere göre değişir, 1 adetten başlayan destek siparişi.
S2: Hangi belgeleri sağlamalıyız?
A2: PCB: Gerber dosyaları daha iyi, (Protel, power pcb, PADs dosyaları), PCBA: Gerber dosyaları ve BOM listesi.
S3: Belgelerin yanı sıra hangi bilgileri vermem gerekiyor?
A3: Fiyat teklifi aşağıdaki özellikleri gerektirir:
a) Yüzey:
b) Levha kalınlığı:
c) Bakır kalınlığı:
d) Termal iletkenlik:
e) Yüzey işleme:
f) Lehim maskesi ve serigrafi rengi
g) Miktar
S4: Metal çekirdekli PCB'ler, metal deliklerden şarjlı DIP bileşenleri ile tasarlanabilir mi?
A4: Evet. Biz profesyonel bir metal çekirdekli PCB devre kartı üreticisiyiz, uzun yıllara dayanan üretim tecrübemiz var, yalıtım deliği alüminyum PCB detaylarımızı görebilirsiniz
S5: Aşağıdaki resmin zanaatını yapabilir miyiz?
A5: Evet, istediğini çizebilirsin.
S6: Metal çekirdekli PCB depolaması için zaman ve ortam gereksinimleri nelerdir?
Y6: Metal çekirdekli PCB deposunun sıcaklığı ve nemi, ürünün ömrünü etkileyecektir. Vakumlu plastik film ambalajının altında sıcaklık 25±2â; nem %55±5 bağıl nemdir ve kalite 6 ay garantilidir. Vakumlu plastik film ambalajı çıkarılmış veya 6 aydan fazla saklanmışsa üretimden 1 saat önce 150°C'de pişirilmesi tavsiye edilir.
