2 Katlı Alüminyum Pcb Ürün Tanıtımıï¼
Jiubao 2 Katmanlı Alüminyum Pcb, 1 katmanlı alüminyum tabanlı pcb'nin metalliğini ve güvenliğini devralır ve sıradan PCB'nin (FR4 PCB) karmaşık ve hassas kablolamasını gerçekleştirebilir. 2 katmanlı alüminyum substrat pcb, ısı dağıtan alüminyum, iletken bakır, yalıtkan reçine ve termal film özelliklerini elektronik devre kartlarına mükemmel bir şekilde uygular. 2 katmanlı alüminyum substrat pcb, ürünün her iki tarafında bağımsız olarak kablolanabilir ve daha büyük bir ağ oluşturmak için elektroliz yoluyla delikler yoluyla her iki taraftaki hatlarla iletişim kurabilir. 2 katmanlı alüminyum substrat pcb'nin kablo tasarımını daha karmaşık çalışma alanlarını karşılayabilecek şekilde daha esnek hale getirin. Ürünün her iki tarafında "SMT" doldurma, kablolama ve bağlama işlemlerini gerçekleştirebilir. 2 katmanlı alüminyum substrat pcb, yüksek verimli termal iletkenliği, ısı dağılımını, yalıtım güvenliğini ve uzun hizmet ömrünü birleştirir.

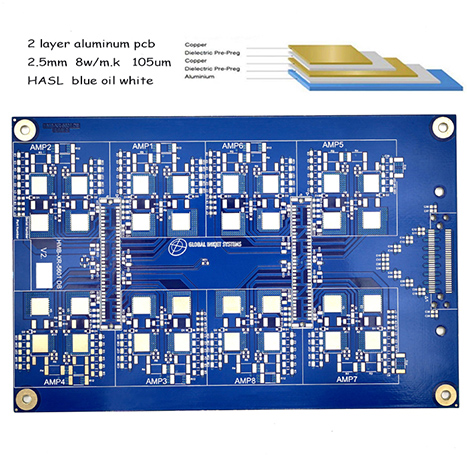

2 Katlı Alüminyum Substrat Pcb Ürün Yapısının Şematik Diyagramı:

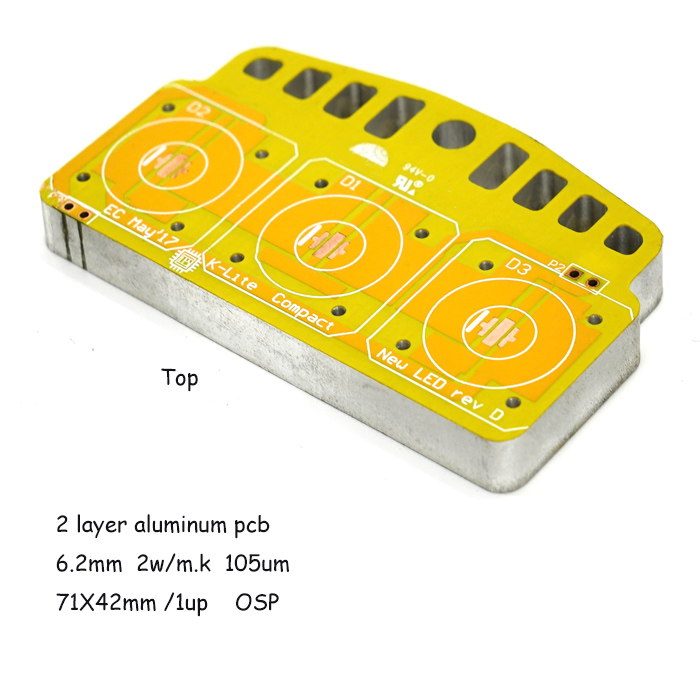

2 Katlı Alüminyum Substrat Pcb Ürününün Ön ve Arkasının Şematik Diyagramı:
2-katmanlı Alüminyum Substrat Pcb Ürün Üretimi ve Üretim Süreci İmalat Talimatları
yüzey |
Alüminyum (5052) |
katman sayısı |
1 litre |
kalınlık(mm) |
0,8MM~5,0MM (±10%) |
Termal iletkenlik (dielektrik katman) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Bakır folyo kalınlığı(um) |
35/70/105/140um |
Lehim maskesi rengi |
beyaz/siyah/mat siyah/kırmızı/yeşil/mavi/mat yeşil |
yüzey |
Alüminyum (5052) |
katman sayısı |
2 litre |
kalınlık(mm) |
0,8/1,0/1,2/ 1,5/1,6/2,0/2,5/3,0MM (±10%) |
Termal iletkenlik (dielektrik katman)(W/m-k) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Bakır folyo kalınlığı(um) |
35 /70 /105 / 140um |
Lehim maskesi rengi |
beyaz/siyah/mat siyah/kırmızı/yeşil/mavi/mat yeşil |
karakter rengi |
beyaz/siyah/turuncu/kırmızı/mavi |
Şekillendirme yöntemleri |
CNC gonglar, CNC V-kesim, kalıp şekillendirme, lazer kesim ve frezeleme |
Muayene testi |
AOI; yüksek hızlı uçan sonda; E-sınav; Voltaj testi |
Yüzey işleme süreci |
HASL ÜCRETSİZ KURŞUN DNİG; OSP |
Teslimat süresi |
6-8 gün |
beyaz/siyah/turuncu/kırmızı/mavi |
Şekillendirme yöntemleri |
CNC gonglar, CNC V-kesim, kalıp şekillendirme, lazer kesim ve frezeleme |
Muayene testi |
AOI; yüksek hızlı uçan sonda; E-sınav; Voltaj testi |
Yüzey işleme süreci |
HASL ÜCRETSİZ KURŞUN DNIG OSP |
Teslimat süresi |
4-5 gün. |
2 katmanlı Alüminyum Substrat Pcb Ürünlerinin Uygulama Durumları:
El fenerleri, endüstriyel kontrollü madenci lambaları, otomotiv LED lambaları, sahne projeksiyon lambaları, projeksiyon ekipmanları, LED sokak lambaları ve çeşitli hassas ve yüksek talep gören ısı dağıtımlı aydınlatma cihazları
2 Katlı Alüminyum Substrat Pcb Ürünlerinin Avantajları
Uzun hizmet ömrü, verimli ısı dağılımı performansı, kararlı, geniş uygulama aralığı
SSS
S1. Üretici misiniz? Fabrikanız var mı?
Cevap: 12 yılı aşkın bir süredir profesyonel bir baskılı devre kartı üreticisiyiz. Fabrikalarımız var ve fabrikalarımızın resimlerini görebilirsiniz.
S2. Ücretsiz numune alabilir miyim? Ücretsiz kargo mümkün mü?
Cevap: Evet, tüm detayları konuşup onayladıktan sonra size ücretsiz numune verebiliriz. Ancak ücretsiz nakliye hizmeti vermiyoruz, çok fazla ürün satın alırsanız, size bazı indirimler yapacağız.
S3. OEM yapıyor musunuz?
Cevap: Evet. Baskı devre kartları üreticisiyiz. Hassas bir şekilde denetlenen ve sevk edilen tüm PCB süreci için fabrikalarımız ve özel otomasyon ekipmanlarımız var.
S4. Teslimat süresi nedir?
Cevap: Teslimatımız zamanında garantilidir. Üretim taslağının tamamlanmasından itibaren, 1 katmanlı alüminyum substrat pcb: 2-3 gün; 2 katmanlı alüminyum substrat pcb: 6-8 gün; bakır substrat pcb: 4-5 gün; 2 katmanlı bakır substrat pcb: 5-7 Gün; tabii ki 48 saat içinde hızlandırılabilir.
S5. 4 katlı alüminyum PCB üretilebilir mi?
Cevap: Evet, baskılı devre kartı üreticisiyiz, 4 katmanlı alüminyum PCB üretilebilir, devre kartının yapı katmanını açıklayın, doğrulamak için pcb@jbmcpcb.com e-posta adresimize Gerber bilgilerini gönderin.
